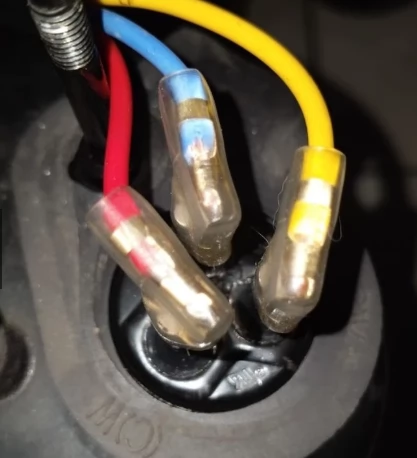

Mengenal Terminal C, S, dan R pada Kompresor AC: Fungsi, Perhitungan, dan Cara Identifikasinya

Dalam sistem pendingin udara (AC), kompresor merupakan jantung dari sistem yang bekerja memompa refrigeran melalui seluruh siklus pendinginan. Salah satu bagian penting pada kompresor adalah terminal koneksi listrik yang terdiri dari tiga kode utama: C (Common), S (Start), dan R (Run). Ketiga terminal ini berperan besar dalam menjalankan motor kompresor, dan pemahaman yang benar tentang fungsinya sangat penting bagi teknisi, pengguna AC, maupun pemilik bengkel servis.

Baca juga: Kontes SEO Titik Terang Kreatif 2025: Strategi Menang dengan Jasa Guru Privat Marketing Digital Panggilan Bekasi

Kontes SEO Titik Terang Kreatif 2025: Strategi Menang dengan Jasa Guru Privat Marketing Digital Panggilan Bekasi Ingin jadi juara kontes SEO sekaligus mengamankan ranking jangka panjang? Artikel komprehensif ini membedah strategi praktis yang bisa langsung Anda eksekusi—mulai dari riset kata kunci tingkat lokal, optimasi on-page &

Pada artikel ini, kita akan mengupas secara mendalam mengenai apa itu terminal C, S, dan R, bagaimana cara mengenalinya, serta cara menghitung resistansi antar terminal menggunakan multimeter untuk mendiagnosis kondisi motor kompresor AC.

Apa Itu Terminal C, S, dan R pada Kompresor AC?

Kompresor AC umumnya menggunakan motor jenis satu fasa yang memiliki dua gulungan atau lilitan: gulungan utama (run winding) dan gulungan bantu (start winding). Terminal-terminal pada kompresor tersebut adalah:

Pemahaman terhadap terminal ini sangat penting saat proses pemasangan, penggantian kapasitor, atau troubleshooting sistem AC.

Fungsi Masing-Masing Terminal

Terminal Fungsi Terhubung ke
C (Common) Titik pusat untuk pembagian arus ke gulungan bantu dan kerja Netral dan kapasitor
R (Run) Menjalankan motor setelah start Fasa utama listrik
S (Start) Memberikan dorongan awal agar motor bisa berputar Kapasitor start atau relay start



Cara Mengidentifikasi Terminal C, S, dan R dengan Multimeter

Baca juga: Kevin Cherkas - Chef Selebriti yang Pernah Bekerja di Restoran Berbintang Michelin dan Kini Berkarier di Indonesia

Jika Anda dihadapkan pada kompresor tanpa label terminal, atau label sudah pudar, Anda tetap bisa mengenali terminal-terminal tersebut menggunakan multimeter dalam mode ohm (Ω) untuk mengukur resistansi antar terminal. Prinsip dasarnya:

Langkah Pengukuran:

  1. Atur multimeter ke mode ohm (Ω).

  2. Ukur ketiga kombinasi pasangan terminal:

Contoh Hasil Pengukuran:

Misalkan hasil pengukuran menunjukkan:

Maka:

Dengan begitu, kita bisa menyimpulkan:

Mengapa Penting Mengetahui CSR pada Kompresor AC?

Pemahaman terhadap terminal C, S, dan R sangat penting karena:

Tanda-Tanda Masalah pada Terminal Kompresor

Jika kompresor AC Anda mengalami masalah, beberapa tanda yang berkaitan dengan terminal bisa dikenali:

Gejala Kemungkinan Penyebab
Kompresor tidak menyala Kapasitor rusak atau sambungan C-S-R salah
Terjadi suara dengung tetapi kompresor tidak hidup Kumparan start tidak berfungsi
MCB rumah sering trip saat AC dinyalakan Short pada terminal R atau S
Multimeter tidak menunjukkan resistansi antara dua terminal Lilitan putus



Tips Tambahan Saat Menangani Terminal Kompresor

Kesimpulan

Terminal C (Common), S (Start), dan R (Run) adalah tiga titik penting yang mengatur kinerja motor dalam kompresor AC. Dengan memahami fungsi masing-masing dan cara mengukurnya menggunakan multimeter, Anda bisa melakukan identifikasi, perbaikan, dan perawatan kompresor dengan lebih aman dan efisien.

Mengetahui letak dan fungsi terminal CSR bukan hanya penting bagi teknisi, tapi juga bagi siapa pun yang ingin memahami dasar kelistrikan sistem pendingin. Dengan pengetahuan ini, Anda dapat menghindari kerusakan fatal dan menjaga sistem AC bekerja optimal lebih lama.
